貴州珍珠大橋混凝土拱肋負角度豎轉下放工程
項目概況
貴州珍珠大橋為務（川）彭（水）公路上的一座橋梁，跨越務川縣洋岡河。橋梁主孔為凈跨 120 米的鋼筋混凝土箱形截面拱，主拱圈為等截面懸鏈線拱。
施工工藝采取負角度豎轉施工，拱肋轉體施工的方案布置示意圖如下圖所示。在拱腳處設置旋轉鉸，依靠拱腳后背的巖石立式澆筑拱肋。在拱肋頂部設置轉體扣索錨固點及轉向塊，在橋臺后方設置轉體扣索轉向架及張拉臺座。轉體扣索共用四束 21φ15.24 的鋼絞線，扣索的最大有效索力為 750 噸。轉體扣索的張拉及放索采用可拉、可放的提升油缸進行張拉、控制。
貴州珍珠大橋混凝土拱橋負角度轉體施工工藝，是初次采用，并且成功實施；同時也為 V 形峽谷橋梁施工和混凝土拱橋轉體施工積累了寶貴的經(jīng)驗。
承擔工作
1、進行轉體過程中混凝土結構應力與變形工況計算與分析
2、提供轉體設備（包含提升油缸、液壓泵站和計算機控制系統(tǒng)）
3、負責轉體實施
技術參數(shù)
豎轉角度：71 度 最大轉體拉力：750 噸
設備使用：4 臺 350 噸、1 臺 80L/min、液壓泵站、1 套計算機控制系統(tǒng)
完成時間 2007 年
工程圖片

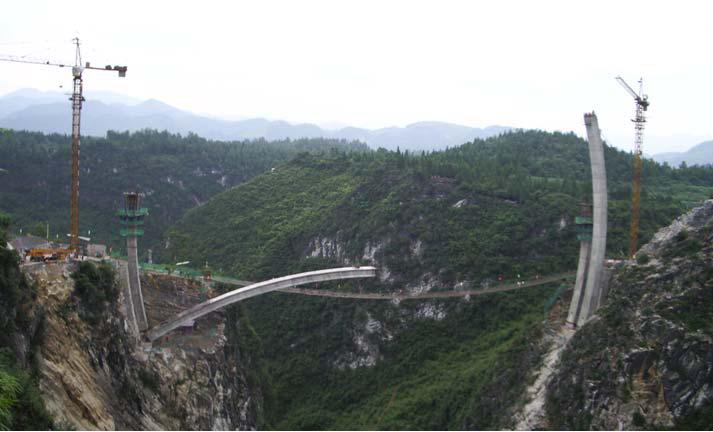

彭水岸上游豎轉到位

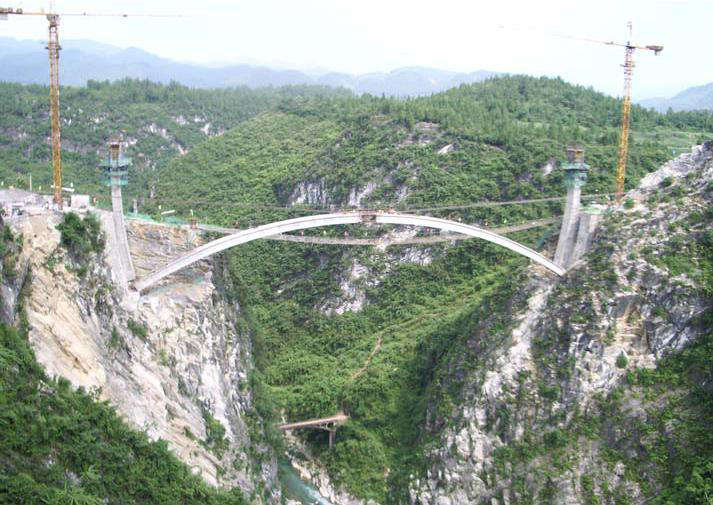

務川岸上游豎轉到
|
2007-10-12
